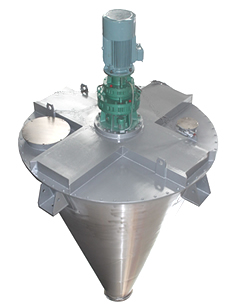

设备描述：
双螺旋锥形混合机（双螺旋混合机）的搅拌部件为两条不对称悬臂（转臂）；不同长度,它们环绕锥形容器的中心轴轴线转动(公转)的同时,还借助转臂下方两根螺旋做自转运动； 该设备通过悬臂与螺旋的公、自转使物料反复提升实现混合目的。
用途:
YSH-双螺旋锥形混合机（双螺旋混合机）被广泛用于化工、电池原料、涂料、染料、农药、制药、食品、饲料、添加剂、耐火材料、新型材料、电子塑料、橡胶、陶瓷、化肥、冶金、矿山、干粉砂浆、特种建材等各行业的粉体与粉体，液体与液体、粉体与液体的混合。
|
|
|
|
|
|
性能特点：
YSH-双螺旋锥形混合机（双螺旋混合机）与其他混合机相比较具有装机功率低，对混合物料适应性广不破坏混合物料等优点。对热敏性物料不会产生过热，对颗粒物料不会压馈和磨碎，对比重悬殊和粒度不同的物料混合不会产生分层离析现象，对粗料、细料和超细粒（纳米级）的混合也有良好的适应性。YSH-双螺旋锥形混合机（双螺旋混合机）在不破坏混合物的状态下，在锥体内产生提升、对流、剪切、扩散等复合运动，能够柔和地混合物料从而达到最佳混合的效果。
|
|
|
双螺旋锥形混合机外形尺寸及参数表
|
|
规格型号
|
YSH-
0.3
|
YSH-
0.5
|
YSH-
1
|
YSH-
2
|
YSH-
3
|
YSH-
4
|
YSH-
5
|
YSH-
6
|
YSH-
8
|
YSH-
10
|
YSH-
12
|
YSH-
15
|
YSH-
18
|
YSH-
20
|
YSH-
25
|
YSH-
30
|
|
有效容积M3
|
0.18
|
0.3
|
0.6
|
1.2
|
1.8
|
2.4
|
3
|
3.6
|
4.8
|
6
|
7.2
|
9
|
10.8
|
12
|
15
|
18
|
|
单次产量KG
|
180
|
300
|
600
|
1200
|
1800
|
2400
|
3000
|
3600
|
4800
|
6000
|
7200
|
9000
|
10800
|
12000
|
15000
|
18000
|
|
公转.自转
|
2/118
|
2/118
|
2/50
|
2/50
|
2/50
|
1.6/54
|
1.3/50
|
1.3/50
|
1.3/50
|
1.2/43
|
1.2/43
|
1.2/43
|
1.2/43
|
1.2/43
|
1.2/41
|
1.1/43
|
|
装机功率KW
|
2.2
|
3
|
4
|
5.5
|
7.5
|
11
|
15
|
15
|
18.5
|
18.5
|
22
|
22
|
30
|
30
|
37
|
45
|
|
设备重量kg
|
650
|
800
|
1800
|
2200
|
3000
|
4000
|
4300
|
4700
|
5000
|
6500
|
7000
|
7800
|
9000
|
10000
|
12000
|
15000
|
|
设备长度
|
1000
|
1190
|
1560
|
1920
|
2140
|
2410
|
2560
|
2700
|
2930
|
3240
|
3420
|
3650
|
3970
|
4090
|
4350
|
4530
|
|
设备宽度
|
1000
|
1190
|
1560
|
1920
|
2140
|
2410
|
2560
|
2700
|
2930
|
3240
|
3420
|
3650
|
3970
|
4090
|
4350
|
4530
|
|
设备总高
|
2043
|
2290
|
2815
|
3403
|
3763
|
4182
|
4427
|
4660
|
5395
|
5690
|
5980
|
6355
|
6845
|
7127
|
6920
|
7549
|
|
锥形混合机材质：
* 整机碳钢材质
* 与物料接触部位为304不锈钢
* 整机为304不※锈钢
* 与物料接触为316L不锈钢
* 整机为316L不锈钢
* 用户指定的其它材质制作
* 防腐材料涂层
* 耐磨损材料涂层 （碳化钨）
* 用户指定的功能性材料覆层
|
|
出料阀：
* 翻板阀
* 球面阀
* 梅花错位阀
* 国标蝶阀
* 国标刀型闸阀
* 人工手动装置
* 气动驱动装置
* 电动驱动装置
|
|
设备开口：
* 标准人孔
* 人工快开加料口
* 国标标准法兰口
* 辅助加料口、排气口
* 视镜口（按需要）
* 混合时间：≈5-60分/次
* 根据需要可加变频驱动装置
|
|
|
|
|
|
|
|
冷却、加热夹套：
可在混合机筒体外增加夹套，通过向夹套内注入冷热介质来实现对物料的冷却或加热；冷却一般泵入工业用水，加热可通入蒸汽或电加热导热油。
|
|
|
负压\真空进料：
在特定的工艺中可将混合机筒体做成负压仓，使用软管将流动性好的干燥物料吸进混合仓进行混合，可避免物料加料环节中的残留和污染。
|
|
|
|
|
|
|
|
加液混合:
在混合机中间轴位置通入喷液管，连接雾化喷嘴，可实现加液混合；通过选择特定材质，可以加入酸、碱性等液料进行粉液混合。
|
|
|
出料阀:
标准型设备一般配备梅花阀（错位阀），此阀与长螺旋底部贴合紧密，有效减少混合死角，驱动形式有手动、气动、电动可选；根据需要，也可加装蝶阀、球阀、星形卸料阀、翻板阀、刀型闸阀边出料阀等。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
