设备描述：

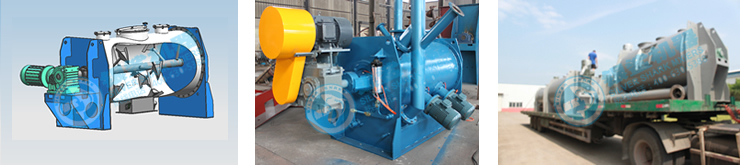

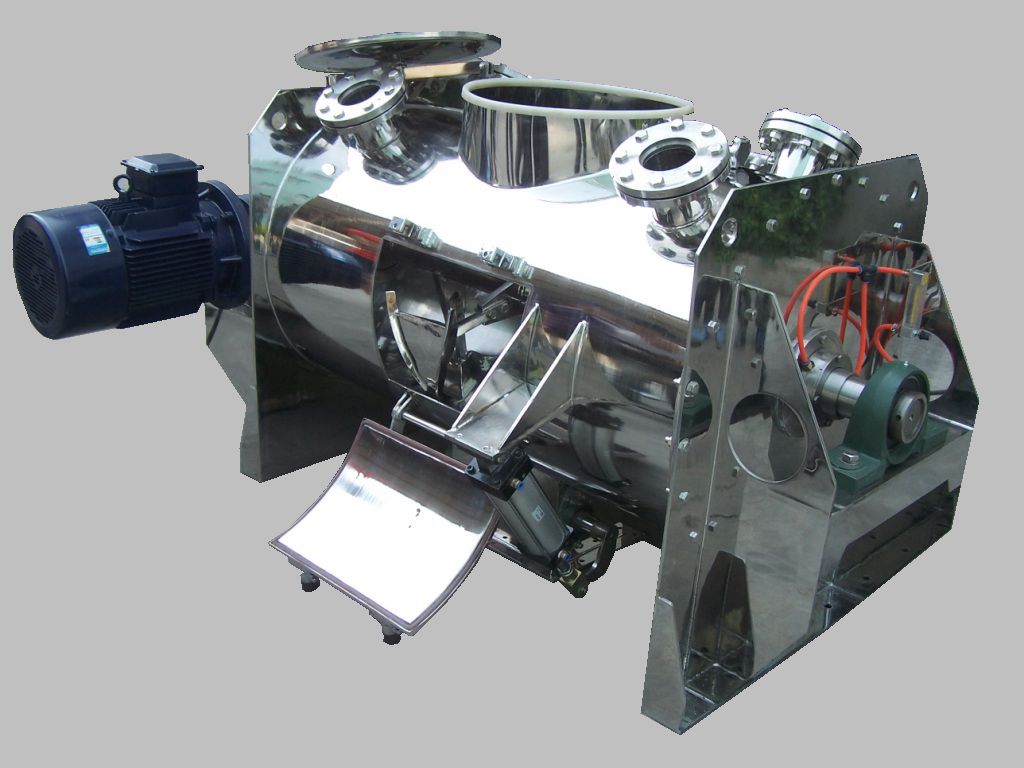

犁刀式混合机由传动机构、卧式圆形筒体、犁刀、飞刀四部分组成 物料在犁刀作用下沿筒壁作对流运动和离心涡旋运动,当物料流经飞刀时被高速旋转的飞刀抛洒，从而在较短时间内达到均匀混合。犁刀混合机能满足大多固液混合，尤其用团状结块物料的破碎混合工艺，适合低粘度物料和纤维物料的混合，犁刀式混合机混合精度高。
|
|
|
用途:
犁刀式混合机广泛用于化工、电池原料、涂料、染料、农药、制药、食品、饲料、添加剂、耐火材料、新型材料、电子塑料、陶瓷、化肥、冶金、矿山、干粉砂浆、电池原料、EPS、特种建材等各行业的粉体与固体、粉体与液体的混合。尤其用团状结块物料的破碎混合工艺，适合低粘度物料和纤维物料，犁刀式混合机可以快速的打开团状纤维混合精度高。
|
|
|
性能特点：
犁刀式混合机工作时，犁刀作圆周运动作用，物料被犁刀刀面分流成两个方向形成双向物料流，与两边另两把犁刀分流过来的物料相互结合形成对流，反复的且多轨迹的作用效果保证了犁刀式混合机混合物料的均匀性。
|
|
|
犁刀式混合机外形尺寸及参数表
|
|
规格型号
|
LDH-
0.3
|
LDH-
0.5
|
LDH-
1
|
LDH-
2
|
LDH-
3
|
LDH-
4
|
LDH-
5
|
LDH-
6
|
LDH-
8
|
LDH-
10
|
LDH-
12
|
LDH-
15
|
LDH-
18
|
LDH-
20
|
LDH-
25
|
LDH-
35
|
|
有效容积M3
|
0.18
|
0.3
|
0.6
|
1.2
|
1.8
|
2.4
|
3
|
3.6
|
4.8
|
6
|
7.2
|
9
|
10.8
|
12
|
15
|
21
|
|
单次产量KG
|
180
|
300
|
600
|
1200
|
1800
|
2400
|
3000
|
3600
|
4800
|
6000
|
7200
|
9000
|
10800
|
12000
|
15000
|
21000
|
|
主轴转速（转）
|
62
|
62
|
58
|
52
|
52
|
50
|
52
|
46
|
46
|
41
|
32
|
32
|
32
|
31
|
31
|
21
|
|
装机功率KW
|
4
|
5.5
|
5.5
|
11
|
15
|
22
|
30
|
30
|
37
|
45
|
45
|
55
|
55
|
55
|
75
|
110
|
|
设备重量kg
|
650
|
850
|
1380
|
2100
|
2600
|
3400
|
4300
|
5200
|
6500
|
7500
|
8500
|
9500
|
11600
|
12500
|
14200
|
17100
|
|
设备长度
|
1616
|
1968
|
2390
|
3078
|
3516
|
3888
|
4290
|
4506
|
4912
|
5437
|
5687
|
5787
|
6025
|
6220
|
6570
|
6630
|
|
设备宽度
|
1112
|
1192
|
1403
|
1690
|
1840
|
1950
|
2100
|
2152
|
2300
|
2400
|
2522
|
2730
|
2877
|
2977
|
3175
|
3720
|
|
设备总高
|
1010
|
1150
|
1350
|
1551
|
1726
|
1876
|
2151
|
2177
|
2302
|
2402
|
2502
|
2804
|
2979
|
3079
|
3379
|
3680
|
|
犁刀式混合机材质：
* 整机碳钢材质
* 与物料接触部位为304不锈钢
* 整机为304不※锈钢
* 与物料接触为316L不锈钢
* 整机为316L不锈钢
* 用户指定的其它材质制作
* 防腐材料涂层
* 耐磨损材料涂层 （碳化钨）
* 用户指定的功能性材料覆层
|
|
犁刀式混合机出料阀：
* 翻板阀
* 球面阀
* 梅花错位阀
* 国标蝶阀
* 国标刀型闸阀
* 人工手动装置
* 气动驱动装置
* 电动驱动装置
|
|
犁刀式混合机开口设置：
* 标准人孔
* 人工快开加料口
* 国标标准法兰口
* 辅助加料口、排气口
* 视镜口（按需要）
* 混合时间：≈5-60分/次
* 根据需要可加变频驱动装置
|
|
|
|
|
|
|
|
冷却、加热夹套：
可在犁刀式混合机筒体外增加夹套，通过向夹套内注入冷热介质来实现对物料的冷却或加热；冷却一般泵入工业用水，加热可通入蒸汽或电加热导热油。
|
|
|
负压\真空进料：
犁刀式混合机在特定的工艺中可将犁刀式混合机筒体做成负压仓，流动性好的干燥物料吸进混合仓进行混合，可避免物料加料环节中的残留和污染。
|
|
|
|
|
|
|
|
加液混合:
犁刀式混合机采用机盖上通入喷液管，连接雾化喷嘴，可实现加液混合；通过选择特定材质如316不锈钢，可以加入酸、碱性等液料进行粉液混合。
|
|
|
出料阀:
标准型犁刀式混合机设备一般配备翻板阀，此阀与设备底部贴合紧密，有效减少混合死角，驱动形式有手动、气动、电动可选；根据需要，也可加装蝶阀、球阀、星形卸料阀、翻板阀、刀型闸阀边出料阀等。
|
|
|
|
|
|
|
|

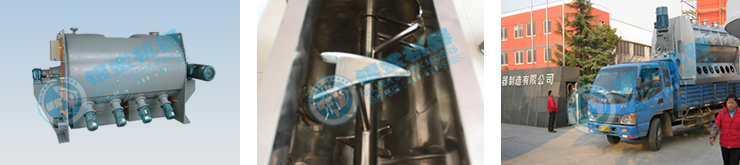

犁刀式混合机飞刀：
犁刀式混合机采用双轴浆叶式结构，该结构混合机带有飞刀装置，以利物料的分散于破碎，快速的打开团状纤维混合精度高。
|
|
|
主轴密封：
混合超细粉料时，犁刀式混合机主轴密封形式也可增加气密封设置，有效隔阻设备内粉体外泄，不会污染混合物，并提高生产车间的环境卫生。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
