卧式螺带混合机外形尺寸及参数表
|
|
规格型号
|
WLD
-0.3
|
WLD
-0.5
|
WLD
-1
|
WLD
-2
|
WLD
-3
|
WLD
-4
|
WLD
-5
|
WLD
-6
|
WLD
-8
|
WLD
-10
|
WLD
-12
|
WLD
-15
|
WLD
-20
|
WLD
-25
|
WLD
-30
|
WLD
-35
|
|
有效容积M3
|
0.18
|
0.3
|
0.6
|
1.2
|
1.8
|
2.4
|
3
|
3.6
|
4.8
|
6
|
7.2
|
9
|
12
|
15
|
18
|
21
|
|
单次产量KG
|
180
|
300
|
600
|
1200
|
1800
|
2400
|
3000
|
3600
|
4800
|
6000
|
7200
|
9000
|
12000
|
15000
|
18000
|
21000
|
|
主轴转速（转）
|
52
|
49
|
52
|
43
|
41
|
35
|
31
|
32
|
32
|
29
|
29
|
20
|
20
|
20
|
20
|
18
|
|
装机功率KW
|
4
|
5.5
|
7.5
|
15
|
22
|
30
|
37
|
37
|
45
|
55
|
55
|
55
|
75
|
75
|
90
|
90
|
|
设备重量kg
|
700
|
850
|
1700
|
2300
|
3100
|
3900
|
4600
|
5200
|
6800
|
7800
|
8800
|
9800
|
12500
|
13700
|
15400
|
17500
|
|
设备长度
|
1616
|
1968
|
2380
|
3078
|
3385
|
3618
|
3989
|
4306
|
4367
|
5037
|
5237
|
5437
|
5940
|
6190
|
6490
|
7330
|
|
设备宽度
|
1022
|
1175
|
1225
|
1450
|
1751
|
1860
|
1790
|
1817
|
1987
|
2129
|
2204
|
2344
|
2618
|
2818
|
2868
|
3118
|
|
设备总高
|
898
|
1200
|
1351
|
1601
|
1801
|
2002
|
2152
|
2230
|
2430
|
2477
|
2627
|
2802
|
3152
|
3352
|
3502
|
3627
|
|
卧式螺带混合机材质：
* 整机碳钢材质
* 与物料接触部位为304不锈钢
* 整机为304不锈钢
* 与物料接触为316L不锈钢
* 整机为316L不锈钢
* 用户指定的其它材质制作
* 防腐材料涂层
* 耐磨损材料涂层 （碳化钨）
* 用户指定的功能性材料覆层
|
|
出料阀：
* 翻板阀
* 球面阀
* 梅花错位阀
* 国标蝶阀
* 国标刀型闸阀
* 人工手动装置
* 气动驱动装置
* 电动驱动装置
|
|
设备开口：
* 标准人孔
* 人工快开加料口
* 国标标准法兰口
* 辅助加料口、排气口
* 视镜口（按需要）
* 混合时间：≈5-60分/次
* 根据需要可加变频驱动装置
|
|
|
|
|
|
|

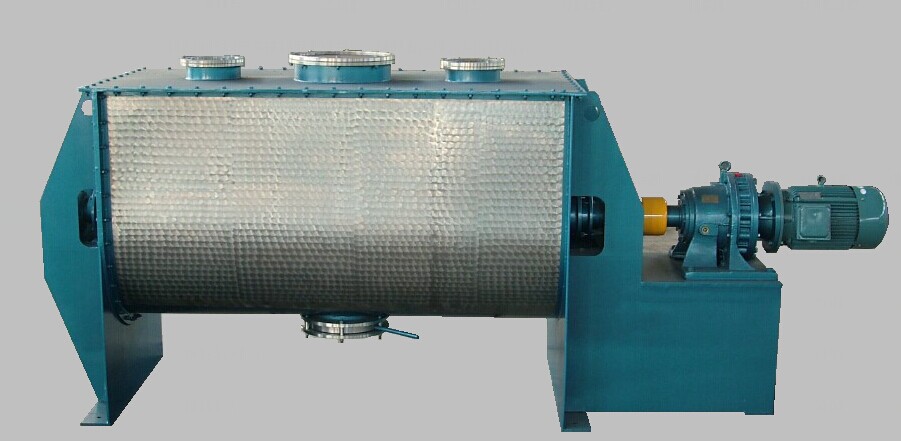

冷却加热夹套：
可在螺带混合机筒体外增加夹套，通过向夹套内注入冷热介质来实现对物料的冷却或加热；冷却一般泵入工业用水，加热可通入蒸汽或电加热导热油。
|
|
负压\真空进料：
在特定的工艺中可将螺带混合机筒体做成负压仓，使用软管将流动性好的干燥物料吸进混合仓进行混合，可避免物料加料环节中的残留和污染。
|
|
|
|
|
|
|
加液混合:
螺带混合机采用机盖上通入喷液管，连接雾化喷嘴，可实现加液混合；通过选择特定材质如316不锈钢，可以加入酸、碱性等液料进行粉液混合。
|
|
出料阀:
标准型螺带混合机设备一般配备翻板阀，此阀与设备底部贴合紧密，有效减少混合死角，驱动形式有手动、气动、电动可选；根据需要，也可加装蝶阀、球阀、星形卸料阀、翻板阀、刀型闸阀边出料阀等。
|
|
|
|
|
|
|
断螺带式混合机：
该断螺带混合机采用断螺带式螺带结构，其优点为在不影响混合均匀度的前提下减少物料产生过大的阻力，同时也减少粘性物料在螺带上的附着，易于清理，该种结构混合机也可以加装飞刀装置，以利物料分散与破碎。
|
|
主轴密封：
混合超细粉料时，主轴密封形式也可增加气密封设置，有效隔阻设备内粉体外泄，不会污染混合物，并提高生产车间的环境卫生。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
