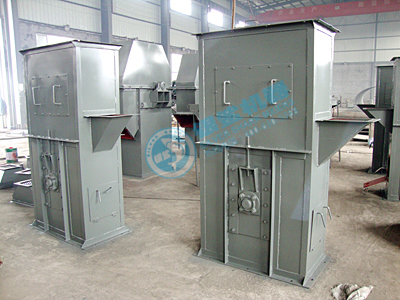

斗式提升机斗式

提升机引进西德、日本的先进技术。TH、HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等，它的特点是：结构简单、运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250 ℃。输送能力大15-800m3/h,驱动功率小，可比一般提升机节电25%-45%，斗式提升机使用寿命长，运行平稳，且采用高强度的耐磨链条，一般可超过5年寿命，提升高度高，最高可制造到H≤40m,密封性好，环境污染少，操作，维修方便，易损件少。无故障时间超过3万小时，结构精度高，机壳经折边、焊接、机刚性好，外形尺寸与同等提升量的其他各种提升机相比均较小，外观漂亮，使用成本低。 TH斗式提升机按JB3926－85《垂直斗式提升机》标准设计制造，应优先选用，除连接尺寸外，HL斗式提升机的链条、链轮、张紧装置与TH型相同。

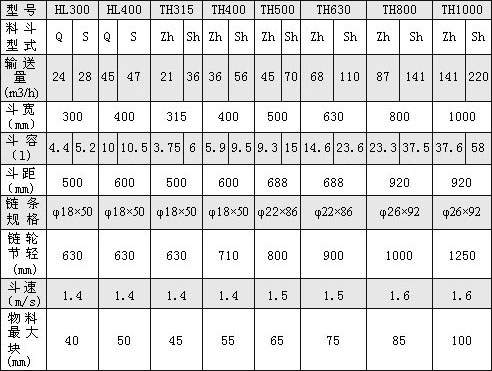

HL斗式提升机技术参数:



注：
1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2、TH斗提机料斗用途：zh-中深斗：输送湿粘性物料，如糖、湿细沙等。
sh-深斗：输送量的粉状至小块状物料，如水泥、砂、煤等。
3、HL斗提机料斗的用途：Q-浅圆底料斗：输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。
S-深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。 4、张紧力计算：G=40+0.232Q*H 式中：Q输送量(t/h) H-提升高度（mm） G-张紧力（kg） D型（皮带）

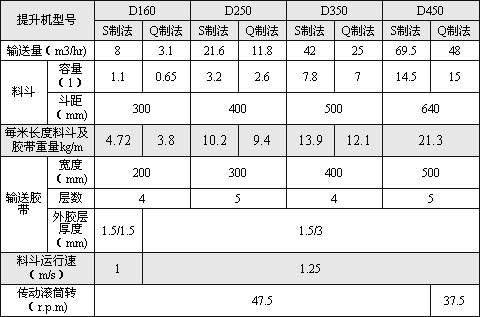

斗式提升机技术参数：
